光カメラケーブル
[ARIB規格準拠品] [FCシリーズ]
割スリーブユニットが容易に着脱できるので、フェルール端面がむき出しになり、確実にクリーニングできます。
- 概要
- 関連事項
光カメラケーブル
[ARIB規格準拠品] [FCシリーズ]
| 形状 | 型名 | 長さ(m) | 重量(kg) | ケーブル外径(mm) |
|---|---|---|---|---|
黒
ダークレッド
ダークグリーン
|
FCC10N-ARIB | 10 | 1.6 | Φ9.2 |
| FCC20N-ARIB | 20 | 2.8 | ||
| FCC25N-ARIB | 25 | 3.4 | ||
| FCC30N-ARIB | 30 | 4.0 | ||
| FCC50N-ARIB | 50 | 6.4 | ||
| FCC100N-ARIB | 100 | 12.5 | ||
| FCC150N-ARIB★ | 150 | 18.4 | ||
| FCC200N-ARIB★ | 200 | 24.7 |
カラーリング付属
黒以外のシースカラーおよび★は受注生産品です
| 形状 | 型名 | 長さ(m) | 重量(kg) | ケーブル外径(mm) |
|---|---|---|---|---|
黒
|
FCC30A-WJ-ARIB★ | 30 | 9.0 | φ16 |
| FCC50A-WJ-ARIB★ | 50 | 14.8 |
カラーリング付属
★は受注生産品です
製品特長
- OCシリーズは主に民法放送局様で使用されているタイプです。
OPSシリーズ（TAJIMI）と光学的、電気的、機械的なかん合互換性があります。 - 中継盤と融着成端箱との接続などに使用できます。
- 電気線はナイロンコネクタ付きです。各線はSFチューブでまとめてあります。
- アダプタユニットの着脱は、中央のシャフトを90度回すバイオネットロック方式です。工具不要でクリーニングが簡単にできます。
- AdPC研磨（RL≧45dB）、挿入損失0.5dB以下です。
- 防塵 / 防水性能は IP67 相当 ( コネクタかん合時 ) です。フィールドユースでも対応可能です。
- コネクタかん合部は 、かん合による削りかすが出にくいステンレス製。かん合繰り返し寿命は5000回と、耐久性に優れています。
- OCFRAは付属のスライドグリップを取り付けることでかん合しやすくなります。（対象コネクタ：OCFRCB,OCFRA）
- 7色のカラーリングでコネクタの識別が自由に設定できます。
カラーリング色: 黒、赤、黄、緑、青、灰、白 (各色 2個付属)
| FCFA | FCMA | |
|---|---|---|
| コネクタ外観 |  |
 |
-
高強度細径光カメラケーブル
- ※
- 光コネクタ端面に付着した汚れは、わずかであっても光伝送に悪影響を及ぼします。
定期的にクリーニングしてください。 - ※
- 長さはコネクタ長を含みます。
- ※
- 記載のない長さでも特注対応が可能です。
| 型名 | 品名 | 仕様 | 販売単位 |
|---|---|---|---|
| FC-CV-F(M)-SET-** | 光複合カメラ接続ケーブル用保護カバー | FCFA, FCMA, FCF7A, FCM7A 用 | 1セット (ホルダー, カバー) |
| ASPT-1 | スリーブ引抜ドライバ | FCFA, FCF7A, FCFRA, FCFRCA, FCT-FCKIT (FCT-FC) 用 | 1本 |
| CLETOP2.5/2.0 | 清掃スティック | 100本入り | 1袋 |
| 14347 CLEANER | ワンプッシュクリーナ | IBC Brand Cleaner M-20 | 1本 |
光カメラケーブルの種類
光配線システムで使用されるコネクタ
光カメラケーブルは、主に民放局様で使われているOCシリーズと、主にNHK様や海外で使われているFCシリーズ があります。OC シリーズと FC シリーズとでは 、互換性はありません。接続する HDカメラ、ベースステーションなど の仕様をご確認のうえ、適合するシリーズの光カメラケーブルをお買い求めください。また、OCシリーズとFCシリーズとの変換ケーブルもございます。
| タイプ | 概要 | コネクタ | リセプタクル | コネクタ | リセプタクル |
|---|---|---|---|---|---|
| OCシリーズ | OCシリーズは主に民放放送局さまで使用されている光カメラケーブルです。OPSシリーズ（TAJIMI）と、光学的、電気的、機械的なかん合互換性があります。 | OCFA, OCF7A | OCMRCA | OCMA, OCM7A | OCFRCB |
| OCMRA | OCFRA | ||||
 |
 |
||||
| FCシリーズ | FCシリーズは主にNHK様や海外でで使用される光カメラケーブル。ARIB規格準拠品です。 | FCFA, FCF7A | FCMRCA | FCMA, FCM7A | FCFRCA |
| FCMRA | FCFRA | ||||
 |
 |
||||
光カメラコネクタのクリーニング
光カメラコネクタ端面（ フェルール端面 ）に付着した、わずかな汚れでも光伝送に大きな影響を及ぼします。端面の小さな汚れは目視では確認できません。光カメラケーブル
チェッカなどで光挿入損失を測定し、損失が大きい場合は端面が汚れている可能性があります。また、顕微鏡（ ファイバスコープ ）で汚れを確認できます。
光カメラコネクタは、付属の取扱説明書の手順に従ってクリーニングしてください。まちがった方法でクリーニングするとかえって
汚れてしまうことがあります。
汚れとコアの大きさ
汚れの種類
-
指脂
コネクタを接続するとき、指先でフェルール端面を触ってしまったときに付着する。
-
ほこり
コネクタを床に置いたり落としてしまったときに付着する。使用しないときは、必ずダストキャップをつけてください。
-
アルコールシミ
アルコールで清掃したあと、ふき取りが付着する。
クラッド、コアの大きさ
クラッドは髪の毛ほどの太さ。光信号の伝送路であるコアの直径はわずか10μmで、すぎ花粉の1/3ほどです。このコア部分に手脂などが付着すると光性能に致命的な影響を与えます。
クリーニング方法
カナレの光カメラコネクタ（カメラ側）は、クリーニングするときにユニットが取り外しやすい構造です。
| FC シリーズ | OC シリーズ | |
|---|---|---|
| 01. ユニットの取り外し |
|
|
| スリーブユニットにスリーブ引抜ドライバ(ASPT-1)を差し、右回転でねじ込み（4～5回）、ドライバをまっすぐ引き抜きます。 | アダプタユニット中央のシャフトにコイン（指先）を差し、左90度回転。シャフトが飛び出るので、つまんで引き抜きます。 | |
| 02. フェルール端面の清掃
清掃スティックをフェルール端面に軽く当て、右回転（4 ～ 5回）します。 |
 |
 |
| 03. ユニットの清掃
清掃スティックをユニットに挿入 、4 ~ 5回往復します。 |
 |
 |
| 04. ユニットの取り付け |
|
|
| スリーブユニットの穴とコネクタ内部の位置を合わせ、コツンという感触があるまで押し込み、左回転でドライバを引き抜きます。 | アダプタユニットの凸部とコネクタ内部の位置を合わせ、コイン(指先)で右90度回転し、取り付けます。 |
光カメラケーブルシリーズ [FCシリーズ]
| FCC**N-ARIB | FCC**A-WJ-ARIB | FCC**-9T | FCC**-7N | FCC**-7T | |
|---|---|---|---|---|---|
| コネクタ |
FCFA / FCMA |
FCF7A / FCM7A |
|||

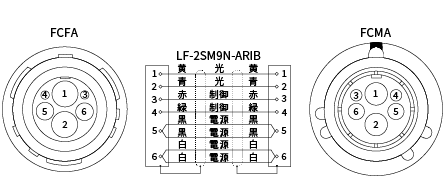

| ケーブル | LF-2SM9N-ARIB | LF-2SM16-ARIB | LF-2SM9T | LF-2SM7N | LF-2SM7T |
| ジャケット | 耐摩耗性PVC | 耐摩耗性PVC （ダブルジャケット） |
耐摩耗性樹脂 （TPU + PVC） |
耐摩耗性PVC | 耐摩耗性樹脂 （TPU + PVC） |
| 外径 (mm) |  |
 |
|
 |
|
| 許容曲げ半径 | R=55.2mm ケーブル外径の6倍 |
ケーブル外径の6倍 | R=9.2mm ケーブル外径の1倍 |
R=42.6mm ケーブル外径の6倍 |
R=7.1mm ケーブル外径の1倍 |
| 使用温度範囲(deg C) | -40 to +75 | ||||
| 光ファイバ | 広帯域低損失小径曲げファイバ(ITU-T G.652.D, ITU-T G.657.A2) | ||||
| 電気線 | 0.53㎟ × 4本 | 0.53㎟ × 4本 | 0.51㎟ × 4本 | 0.53㎟ × 2本 | 0.30㎟ × 2本 |
| 制御線 | 0.18㎟ × 2本 | 0.18㎟ × 2本 | 0.17㎟ × 2本 | 0.18㎟ × 2本 | 0.15㎟ × 2本 |
| 屈曲強度 (*1) | 2000回 | - | 10000回 | 2000回 | 6000回 |
| 衝撃強度 (*2) | 2回 | - | 100回 | 2回 | 50回 |
| 耐側圧 (*3) | 異常なし | - | 異常なし | 異常なし | 異常なし |
| 最大許容張力 (N) | 700 | 700 | 1500 | 300 | 1000 |
| 質量 (kg/100m) (*4) | 12.0 | 29.0 | 9.8 | 7.3 | 5.5 |
(*1) 屈曲強度（@MIL）R=8.5mm, 12.5kg
(*2) 耐衝撃（@MIL）4.41N･m, R=10.3mm
(*3) 耐側圧（@MIL）5,000N/3 min
(*4) コネクタ重量を除く
