AV コントロールパネル
操作・機能を集約した一体型コンパクト操作パネルを搭載したAV コントロールパネルです。省スペースな一体型で、簡単に設定できます。
- ※
- SL シリーズはイメージニクス株式会社の製品です。
- ※
- MSDシリーズは株式会社アイ・ディ・ケイの製品です。
- 概要
AV コントロールパネル
形状 | 型名 | 主電源スイッチ | 電源スイッチ映像表示機器 | 制御スイッチスクリーン | 映像選択スイッチ | 音量調節 | 適合スイッチャー | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
入力 | ||||||||||||||||
出力1系統 | 出力2系統 | |||||||||||||||
4 | 5 | 6 | 7 | 8 | 4 | 5 | 6 | 7 | 8 | |||||||
EIAサイズ | CPL-2UAS41V0H1-B | 〇 | 〇 | 〇 | SL-41C シリーズ / MSD-V41U シリーズ | |||||||||||
CPL-2UAS51V0H1-B | 〇 | 〇 | 〇 | MSD-S51シリーズ | ||||||||||||
CPL-2UAS61V0H1-B | 〇 | 〇 | 〇 | SL-61C/U61シリーズ/ MSD-V61Uシリーズ | ||||||||||||
CPL-2UAS71V0H1-B | 〇 | 〇 | 〇 | MSD-S71シリーズ | ||||||||||||
CPL-2UAS81V0H1-B | 〇 | 〇 | 〇 | SL-101C シリーズ / MSD-801 | ||||||||||||
CPL-2UAS42V0H2-B | 〇 | 〇 | 〇 | SL-42C シリーズ/ MSD-V42U シリーズ | ||||||||||||
CPL-2UAS52V0H2-B | 〇 | 〇 | 〇 | MSD-S52シリーズ | ||||||||||||
CPL-2UAS62V0H2-B | 〇 | 〇 | 〇 | SL-62C/U62シリーズ/ MSD-V62Uシリーズ | ||||||||||||
CPL-2UAS72V0H2-B | 〇 | 〇 | 〇 | MSD-S72シリーズ | ||||||||||||
CPL-2UAS82V0H2-B | 〇 | 〇 | 〇 | SL-102C シリーズ / MSD-802 | ||||||||||||
CPL-2UAS41V2H1-B | 〇 | 〇 | 〇 | 〇 | SL-41Cシリーズ | |||||||||||
CPL-2UAS61V2H1-B | 〇 | 〇 | 〇 | 〇 | SL-61C/U61シリーズ | |||||||||||
CPL-2UAS71V2H1-B | 〇 | 〇 | 〇 | 〇 | MSD-701AMP | |||||||||||
CPL-2UAS81V2H1-B | 〇 | 〇 | 〇 | 〇 | SL-101C シリーズ | |||||||||||

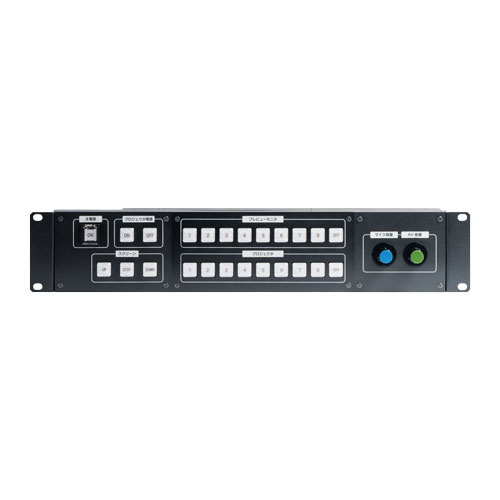

CPL-2UAS42V2H2-B | 〇 | 〇 | 〇 | 〇 | SL-42C シリーズ | |||||||||||
CPL-2UAS62V2H2-B | 〇 | 〇 | 〇 | 〇 | SL-62C / U62シリーズ | |||||||||||
CPL-2UAS82V2H2-B | 〇 | 〇 | 〇 | 〇 | SL-102C シリーズ | |||||||||||
CPL-2UAS41V0H1S-B | 〇 | 〇 | 〇 | 〇 | SL-41C シリーズ / MSD-V41U シリーズ | |||||||||||
CPL-2UAS51V0H1S-B | 〇 | 〇 | 〇 | 〇 | MSD-S51シリーズ | |||||||||||
CPL-2UAS61V0H1S-B | 〇 | 〇 | 〇 | 〇 | SL-61C/U61シリーズ / MSD-V61Uシリーズ | CPL-2UAS71V0H1S-B | 〇 | 〇 | 〇 | 〇 | MSD-S71シリーズ | |||||
CPL-2UAS81V0H1S-B | 〇 | 〇 | 〇 | 〇 | SL-101C シリーズ / MSD-801 | |||||||||||
CPL-2UAS42V0H2S-B | 〇 | 〇 | 〇 | 〇 | SL-42C シリーズ / MSD-V42U シリーズ | |||||||||||
CPL-2UAS52V0H2S-B | 〇 | 〇 | 〇 | 〇 | MSD-S52シリーズ | |||||||||||
CPL-2UAS62V0H2S-B | 〇 | 〇 | 〇 | 〇 | SL-62C/U62シリーズ / MSD-V62Uシリーズ | |||||||||||
CPL-2UAS72V0H2S-B | 〇 | 〇 | 〇 | 〇 | MSD-S72シリーズ | |||||||||||
CPL-2UAS82V0H2S-B | 〇 | 〇 | 〇 | 〇 | SL-102C シリーズ / MSD-802 | |||||||||||
CPL-2UAS41V2H1S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-41C シリーズ | ||||||||||
CPL-2UAS61V2H1S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-61C / U61シリーズ | ||||||||||
CPL-2UAS71V2H1S-B | 〇 | 〇 | 〇 | 〇 | 〇 | MSD-701AMP | ||||||||||
CPL-2UAS81V2H1S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-101C シリーズ | ||||||||||
CPL-2UAS42V2H2S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-42C シリーズ | ||||||||||
CPL-2UAS62V2H2S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-62C / U62シリーズ | ||||||||||
CPL-2UAS82V2H2S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-102C シリーズ | ||||||||||
デスクタイプ | CPL-TPAS61V2H1-B | 〇 | 〇 | 〇 | 〇 | SL-61C / U61シリーズ | ||||||||||
CPL-TPAS62V2H1-B | 〇 | 〇 | 〇 | 〇 | SL-62C / U62シリーズ | |||||||||||
CPL-TPAS61V2H1S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-61C / U61シリーズ | ||||||||||
CPL-TPAS62V2H2S-B | 〇 | 〇 | 〇 | 〇 | 〇 | SL-62C / U62シリーズ |
※ SL シリーズはイメージニクス株式会社の製品です。
※ MSDシリーズは株式会社アイ・ディ・ケイの製品です。
製品特長
- 本機は 、講義・プレゼンテーションに必要な機材を一括で制御をおこなうための AV コントロールパネルです。
- 本機に実装された操作ボタンを押すだけで 、電源 ON/OFF・ディスプレイ電源 ON/OFF・映像選択・音量調整などの操作を、 簡単におこなうことができます。
EIAサイズ | デスクサイズ | |||
---|---|---|---|---|
電源(ACアダプタ) | 入力: AC100V ± 10% 50/60Hz 6VA 出力: DC5V2.2A |
|||
消費電源 | 約3W | |||
使用温度範囲 | 0℃~ 40℃ | |||
使用湿度範囲 | 20% ~ 90%(結露なきこと) | |||
外径寸法(*) | (W)482mm x (H)88mm x (D)57mm | (W)250mm x (H)174mm x (D)55mm | ||
質量 | 約1.9kg | 約1.8kg | ||
仕上げ | レザーサテンブラック黒 | |||
主電源スイッチ | 1 回路、オルタネイト、全面照光2色発光(赤 / 緑) | |||
映像表示機器電源スイッチ | 2 回路ON/OFF、モーメンタリー、全面照光マルチカラー(7 色) | 1 回路ON/OFF、モーメンタリー、全面照光2色発光(赤 / 緑) | ||
映像選択スイッチ | 各回路+ OFF(1系統、2系統)、モーメンタリー、 全面照光マルチカラー(7色) | |||
音量調節 | 2 系統の音量調整(マイク音量・AV 音量) LED 表示付きロータリーボリューム制御(39 ステップ) LED 表示は20 点、2ステップごとに表示 |
|||
スクリーン制御スイッチ 昇 / 停 / 降 |
3 回路ON/OFF 、モーメンタリー、全面照光マルチカラー(7色)、3 回路、無電圧リレー、定格:30VDC/1A以下 | |||
スイッチャー制御 | 信号レベル:RS-232C 準拠、パリティ:なし、ボーレート:9600bps、ストップビット:1ビット、 キャラクター長:8 ビット、1 系統:ブロック端子、フロー制御:なし | |||
付属品 | AC アダプタ電源、RS-232C制御ケーブル、取扱説明書、ラック取付ビス(EIA タイプ) |
※外形寸法に突起物は含みません。
タイプ | 型名 | モジュール サイズ |
外形寸法(*) | 質量 | 仕上げ | 付属 | 用途 |
---|---|---|---|---|---|---|---|
MFP取付パネル | CPL-HF2U-4M-B | ハーフサイズ x 3 or フルサイズ x 1 |
(W)99.8 ㎜× (H)88 ㎜×(D)6 ㎜ | 約68g | レザーサテン黒 | 十字穴付きスリムヘッド 小ねじ(M3 × 6) 4個 |
前面にMFP を取付けモジュールを実装しない場合 |
背面通線孔 パネル |
CIP-2UMFP3-B | (W)120 ㎜× (H)85 ㎜× (D)21.2 ㎜ | 約126g | レザーサテン黒 | 十字穴付きバインド 小ねじ(M3 × 8) 4個 |
MFP 取付パネルの取付時の背面通線孔 | |
VESA取付金具 | CPL-TPAVESA-B | (W)221 ㎜× (H)170 ㎜× (D)10 ㎜ | 約330g | 三価黒メッキ(黒) | 十字穴付き小ねじ(M3 × 8)6個 ばね座金・大径平座付 |
モニターアーム等にデスクタイプ取付 |
※外形寸法に突起物は含みません。
