- 製品概要

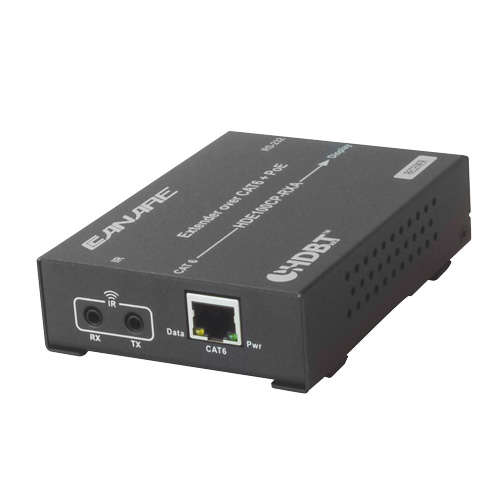

HDMIツイストペアケーブル延長器
| 型名 | 仕様 |
|---|---|
| HDE100CP-EXA | 1対向 （送信ユニット ＋ 受信ユニット） |
- ホームシアター、デジタルサイネージ、会議室、教室など、HDMI信号の長距離伝送に最適な伝送システムです。
- 映像、音声、リモコン信号(IR制御)を、LANケーブル1本で手軽に伝送できます。
- HDMI信号を非圧縮のまま、遅延を気にせず延長できます。
- PoE(Power over Ethernet)に対応しており、ACアダプタの接続は送信ユニット側のみ。受信ユニットへは LANケーブルを介して電源供給されるため、シンプルかつ省スペースなシステム構成が可能です。
- 1080p@60Hz, WUXGAを最大100m、4K@30Hzを最大70m伝送可能です。
- マルチチャネルリニアPCM, Dolby Digital, DTS, Dolby TrueHD, DTS-HD Master Audio パススルー
- RS-232制御信号に対応し、ディスプレイ装置の制御が可能です。
- IR制御信号は、双方向伝送が可能です。
- HDCP 1.4/2.2 パススルー
- CECパススルー
| HDE100CP-EXA | ||
|---|---|---|
| 製品構成 | 送信ユニット HDE100CP-TXA | 受信ユニット HDE100CP-RXA |
| 外形寸法 | 115(W) x 29(H) x 71(D) mm | 115(W) x 29(H) x 83(D) mm |
| 質量 | 160g | 170g |
| HDMI 端子 | HDMI x1（入力） | HDMI x1（出力） |
| HDBaseT 端子 | RJ45 x1（出力） | RJ45 x1（入力） |
| RS-232 端子 | フェニックス 3ピン x1 | フェニックス 3ピン x1 |
| IR 端子 | Φ3.5mmミニジャック x2（入力 x1, 出力 x1） | Φ3.5mmミニジャック x2（入力 x1, 出力 x1） |
| 推奨LANケーブル (*1) | CAT6 STPケーブル AWG24以上 | |
| 最大延長距離 (*2) | 100m: 1080p @60Hz (24, 36bits) WUXGA(RB) 1920x1200 @60Hz |
|
| 70m: 1080p @60Hz (48bits), 4K @30Hz |
||
| 電源電圧 | DC 48V (ACアダプタ付属) | |
| 最大消費電力 | 10W | |
| 使用温度範囲 | 0 ～ 40℃ | |
| 使用湿度範囲 | 30 ～ 85% 結露なきこと | |
| 付属品 | ACアダプタ、IR送信ケーブル、IR受信ケーブル、RS-232用フェニックスコネクタ、取付金具、取付ねじ | |
※1 CAT6 UTPケーブル、CAT5eケーブルの使用も可能ですが、延長距離が制限される場合もあります。
※2 推奨LANケーブルを使用した場合の最大延長距離です。ご使用の環境によって異なります。
- ※
- HDMIイーサネットチャンネル、オーディオリターンチャンネルには対応していません。
- ※
- HDBaseT および HDBaseT ロゴは、HDBAseT Alliance の商標です。
- ※
- HDMIおよびHDMIロゴはHDMI Licensing Administrator, Inc.の登録商標です。
- ※
- HDMI機器をシステムでご使用になる場合、相互の回路設計などに起因し、信号が正常に伝送されない場合があります。
これら全ての組み合わせに対して伝送を保証するものではありません。事前の伝送確認を推奨いたします。
[ 接続例 ]
映像・音声・リモコン制御信号に加えて、送信ユニットから受信ユニットへの電力供給を1本のLANケーブルで伝送できるため、省スペースかつシンプルなシステム構成を実現します。
（ ホームシアタ、デジタルサイネージ、会議室、教室etc．）
※ 図中のHDMIケーブル、LANケーブル、RS-232ケーブル、PC、ディスプレイ、BDレプレーヤ、リモコンは付属していません。
|
HDBaseTアライアンスで策定された規格で、非圧縮HD映像/音声/制御信号・100BASE-TXイーサネット・電力をCat5eあるいはCat6等のケーブル1本で伝送を可能にするものとして謳われています。 |
