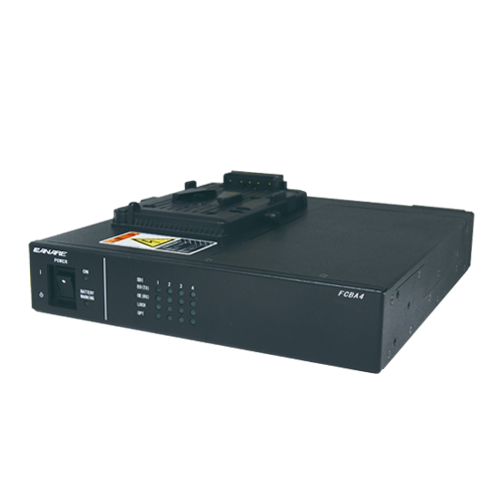

![4K対応 FCBA4シリーズ <br>[ポータブル光伝送装置] Vプレート付き](../image/prod_01/pr1_fcba4_c.jpg)
- 概要
4K対応 FCBA4シリーズ
[ポータブル光伝送装置]
| 型名 | 光カメラコネクタ/ケーブル | コンバータ | EXT端子 | Vプレート |
|---|---|---|---|---|
| FCBA4-OF5W1★ |
OCFRA OC シリーズ |
OE3G-101 x 4 RX |
XLR5（メス） | － |
| FCBA4-OF5W1-PV★ |
OCFRA OC シリーズ |
OE3G-101 x 4 RX |
XLR5（メス） | 取付済み |
| FCBA4-OM5W2★ |
OCMRA OC シリーズ |
EO3G-100A-47/49/51/53 TX |
XLR5（オス） | － |
| FCBA4-OM5W2-PV★ |
OCMRA OC シリーズ |
EO3G-100A-47/49/51/53 TX |
XLR5（オス） | 取付済み |
| FCBA4-FF5W1★ |
FCFRA FC シリーズ |
OE3G-101 x 4 RX |
XLR5（メス） | － |
| FCBA4-FF5W1-PV★ |
FCFRA FC シリーズ |
OE3G-101 x 4 RX |
XLR5（メス） | 取付済み |
| FCBA4-FM5W2★ |
FCMRA FC シリーズ |
EO3G-100A-47/49/51/53 TX |
XLR5（オス） | － |
| FCBA4-FM5W2-PV★ |
FCMRA FC シリーズ |
EO3G-100A-47/49/51/53 TX |
XLR5（オス） | 取付済み |
★は受注生産品です。
OC シリーズ TAJIMI OPSシリーズ にもお使いいただけます。
FC シリーズ ARIB規格／レモコネクタにもお使いいただけます。
製品特長
- 4K伝送（3G-SDI x 4ch伝送）が可能です。
- 3G-SDI, HD-SDI、SD-SDI、DVB-ASIの各フォーマットに対応。
- 標準では 3G-SDI 光コンバータ EO3G-100A （光波長指定あり）を4個内臓したタイプと、OE3G-101 を4個内蔵したタイプがございます。
- AC電源（3極インレット）と DC電源（XLR4-32-F77）の両方に対応しています（AC電源優先）。また、ACとDCは無瞬断で切り替わります。
- EXT端子 XLR5-31-F77 または XLR5-32-F77 を標準装備。
- 予備回線として使える SCコネクタタイプ OPTチャンネルを標準装備。
- 光カメラコネクタはOCシリーズ（および TAJIMI OPSシリーズ）、FCシリーズ（および ARIB規格／レモコネクタ）それぞれにお使いいただける2タイプをご用意いたしました。お手持ちの光カメラケーブルにあわせてお選びください。
| 付属品 | AC電源コード、AC電源コード抜止金具、ゴム足 |
| 外形寸法 | 210 (W) × 42 (H) × 240 (D) mm |
| 質量 | Vプレートなし: 約1.8 kg、 Vプレート付き： 約1.85 kg |
| SDI 入出力端子 | BNC x 4 |
| 使用電源 | AC 100V-240V, DC 14.8V (10V-18Vに対応) 最大消費電力 10W |
| 使用温度範囲 | -10℃ ～ +40℃ |
| 保存温度範囲 | -20℃ ～ +75℃ |
| LED表示 | 電源、DC電源低下警告、コンバータステータス、コンバータ種別 |
※ 外形寸法に突起物は含みません。
- ※
- 光カメラケーブルは電源供給用としても使われていますが、本製品は対応していません。
- ※
- コネクタの接続端面にほこりなどが付着すると、正確な伝送ができない恐れがあります。
使用しないときは必ず付属のキャップをはめて保管してください。 - ※
- CLASS1レーザーを使用しており安全ですが、目や皮膚へ直接当てることはお避け下さい。

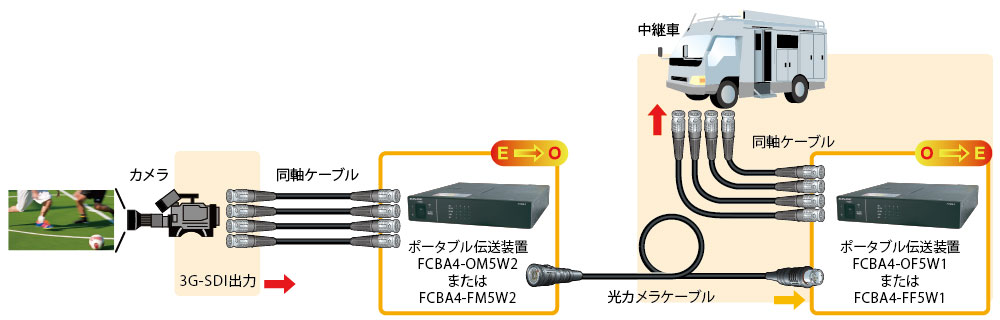

モニタリング配線例
お手持ちの光カメラケーブルと組み合わせて、モニタリング配線システムが構築できます。
