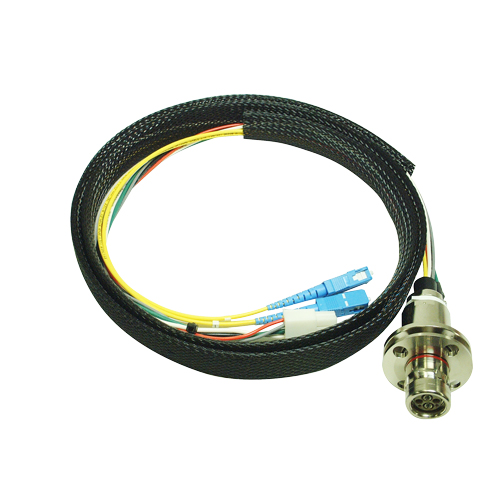

光カメラリセプタクルケーブル
[ARIB規格準拠品] [FCシリーズ]

中継盤と融着成端箱との接続などに使用できます。電気線はナイロンコネクタ付きです。各線はSFチューブでまとめてあります。光コードの許容曲げ半径はR10mm。

  • 概要
  • 関連事項

光カメラリセプタクルケーブル
[ARIB規格準拠品] [FCシリーズ]

形状 型名 長さ(m) 重量(kg)
FCS-FR-ARIB
FCS015-FR-ARIB 1.5 0.26
FCS-MR-ARIB FCS015-MR-ARIB 1.5 0.21

(*) FCS015-FR-ARIB : 絶縁パネル(IU-FCM-SET)、カラーリング付属、スライドグリップ付属

(*) FCS015-MR-ARIB : 絶縁パネル(IU-FCM-SET)、カラーリング付属

製品特長

  • FCシリーズは主にNHK様や海外で使用されているタイプです。
  • 中継盤と融着成端箱との接続などに使用できます。
  • 電気線はナイロンコネクタ付きです。各線はSFチューブでまとめてあります。
  • コネクタ FCFRA は、別売りの スリーブ引抜ドライバ ASPT-1 でスリーブユニットを容易に着脱でき、フェルール端面がむき出しにして確実にクリーニングできます。
  • AdPC研磨 (RL ≧ 45dB)、挿入損失 0.5dB以下です。
  • コネクタかん合部は、かん合による削りかすが出にくいステンレス製です。
    かん合繰り返し寿命は5000回と、耐久性に優れています。
FCFRA FCMRA
外観
外寸法
  • 寸法
  • 取付穴寸法 (推奨)

    絶縁パネルを取り付けた場合の加工寸法です。
    (単位:mm)

  • ※ 光コネクタ端面に付着した汚れは、わずかであっても光伝送に悪影響を及ぼします。定期的にクリーニングしてください。
  • ※ 長さはコネクタ長を含みます。
  • ※ 記載のない長さでも特注対応が可能です。
[ 関連商品 ]
型名 品名 仕様 販売単位
IU-FCF-SET 絶縁パネル FCFRA, FCFRCA用 1セット
IU-FCM-SET 絶縁パネル OCFRA, OCFRCB, OCMRA, OCMRCA,
FCMRA, FCMRCA用
1セット
ASPT-1 スリーブ引抜ドライバ FCFA, FCF7A, FCFRA, FCFRCA, FCT-FCKIT (FCT-FC) 用 1本
CLETOP2.5/2.0 清掃スティック 100本入り 1袋
14347 CLEANER ワンプッシュクリーナ IBC Brand Cleaner M-20 1本

光カメラケーブルの種類

光配線システムで使用されるコネクタ

光カメラケーブルは、主に民放局様で使われているOCシリーズと、主にNHK様や海外で使われているFCシリーズ があります。OC シリーズと FC シリーズとでは 、互換性はありません。接続する HDカメラ、ベースステーションなど の仕様をご確認のうえ、適合するシリーズの光カメラケーブルをお買い求めください。また、OCシリーズとFCシリーズとの変換ケーブルもございます。

タイプ 概要 コネクタ リセプタクル コネクタ リセプタクル
OCシリーズ OCシリーズは主に民放放送局さまで使用されている光カメラケーブルです。OPSシリーズ(TAJIMI)と、光学的、電気的、機械的なかん合互換性があります。 OCFA, OCF7A OCMRCA OCMA, OCM7A OCFRCB
OCMRA OCFRA
FCシリーズ FCシリーズは主にNHK様や海外でで使用される光カメラケーブル。ARIB規格準拠品です。 FCFA, FCF7A FCMRCA FCMA, FCM7A FCFRCA
FCMRA FCFRA

光カメラコネクタのクリーニング

光カメラコネクタ端面( フェルール端面 )に付着した、わずかな汚れでも光伝送に大きな影響を及ぼします。端面の小さな汚れは目視では確認できません。光カメラケーブル チェッカなどで光挿入損失を測定し、損失が大きい場合は端面が汚れている可能性があります。また、顕微鏡( ファイバスコープ )で汚れを確認できます。
光カメラコネクタは、付属の取扱説明書の手順に従ってクリーニングしてください。まちがった方法でクリーニングするとかえって 汚れてしまうことがあります。

汚れとコアの大きさ

汚れの種類

  • finger smear

    指脂

    コネクタを接続するとき、指先でフェルール端面を触ってしまったときに付着する。

  • Dirt

    ほこり

    コネクタを床に置いたり落としてしまったときに付着する。使用しないときは、必ずダストキャップをつけてください。

  • alcohol

    アルコールシミ

    アルコールで清掃したあと、ふき取りが付着する。

クラッド、コアの大きさ

Ferrule / Enlarged View

クラッドは髪の毛ほどの太さ。光信号の伝送路であるコアの直径はわずか10μmで、すぎ花粉の1/3ほどです。このコア部分に手脂などが付着すると光性能に致命的な影響を与えます。

クリーニング方法

カナレの光カメラコネクタ(カメラ側)は、クリーニングするときにユニットが取り外しやすい構造です。

FC シリーズ OC シリーズ
01. ユニットの取り外し
スリーブユニットにスリーブ引抜ドライバ(ASPT-1)を差し、右回転でねじ込み(4~5回)、ドライバをまっすぐ引き抜きます。 アダプタユニット中央のシャフトにコイン(指先)を差し、左90度回転。シャフトが飛び出るので、つまんで引き抜きます。
02. フェルール端面の清掃

清掃スティックをフェルール端面に軽く当て、右回転(4 ~ 5回)します。

03. ユニットの清掃

清掃スティックをユニットに挿入 、4 ~ 5回往復します。

04. ユニットの取り付け
スリーブユニットの穴とコネクタ内部の位置を合わせ、コツンという感触があるまで押し込み、左回転でドライバを引き抜きます。 アダプタユニットの凸部とコネクタ内部の位置を合わせ、コイン(指先)で右90度回転し、取り付けます。
