TRUE CONVERGENCE OF AV AND IT NETWORKS

4K映像をIPネットワークで...

ABOUT

Canare 4K AV-over-IP Solution

カナレ電気はAVマトリックスシステムに代わるソリューションとしてSoftware Defined Video over Ethernet (SDVoE) と呼ばれる先進的な技術をベースとした4K映像伝送システムを提供します。

コントローラ
送受信機 SDVoE
SDVoEソリューション
  • カナレ電気
  • プラス
  • SDVoE
カナレのAV-over-IP

APPROACH

カナレのアプローチ

従来のシステムでは、マルチビューやビデオウォールを実現するためにビデオプロセッサーや分配器等、専用の装置が必要でした。また同軸やHDMIケーブルの配線距離も意識しなければなりませんでした。

カナレのAV-over-IPシステムは、ソフトウェア上でAV制御を行うので専用の装置を必要としません。標準的な10Gbイーサネット上で動作しますので線路確保が容易になります。低遅延かつシンプルでコストメリットの高い4K映像伝送システムを構築することができます。

FEATURES

SDVoEの6つの特長

  • 低遅延4K60p伝送
    4K60p 8bit 4:4:4の映像伝送に対応可能です。送信機受信機間で100μs程度の圧倒的低遅延を実現します。
  • 既存IP技術で長距離伝送
    標準的な10Gb イーサネット上で動作しますので伝送距離はCAT6Aで100m、OM3なら300m、OM4 だと550mとなります。SFPモジュールを変更すればシングルモードで10km伝送可能です。
  • 業界最小クラスの送受信機
    業界最小クラスの送受信機は送信(TX) と受信(RX) を任意に変更可能。拡張時はもちろん予備機の管 理も容易になります。
  • 柔軟な画像表示
    機材の変更無しで映像分配、マルチビュー、ビデオウォールの各モードに対応します。マルチキャストにより1-to-1、1-to-many を柔軟に切り替える事が出来ます。
  • 多彩な信号をサポート
    USB2.0(480Mbps) をサポート。USB 延長としてプロレベルで使用可能。またマルチチャンネルオーディオ、ギガビットイーサネット、RS-232C、IRもサポートしています。
  • 簡単で使いやすい操作性
    プリセットと呼ばれる設定ファイルを作成・実行することで設定切替を簡略化。プリセットを用いたコントロールUI機能は、ユーザーオリジナルの操作画面が作成可能で、より簡単で使いやすい操作性を実現します。

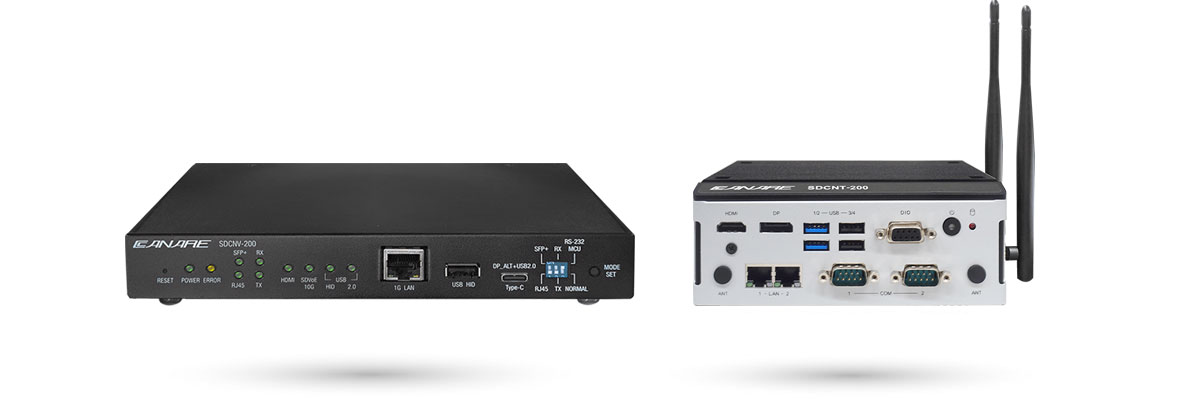

2世代目SDVoE

KEY TECHNOLOGY

キーテクノロジー

カナレのAV-over-IPシステムはSemtech社(米国)のBlueRiver技術をベースとしています。BlueRiver™はAVシステムに要求されるスペックをソフトウェアAPIとしてシングルチップ化。業界初の4KHDR 非圧縮 低遅延のIP伝送を実現しました。このテクノロジーをコアとしたSDVoEアライアンス製品群はOSI参照モデルの物理層からアプリケーション層まですべての階層をカバーしたフルスタックソリューションを提供します。

SDVoEの階層

NETWORK

10GbEネットワーク伝送

SDVoEソリューションはHDMI 2.0インターフェイスが提供するAVフォーマットをサポートします。 4K60p映像を10GbEネットワークで伝送するため、Visually Lossless 圧縮を行いますが、エンド・トゥ・エンドでの遅延が100μs程度 以下とその他の圧縮伝送方式に比べて圧倒的なパフォーマンスを示しています。

圧縮伝送方式ごとの遅延
形式 圧縮方式 遅延時間
BlueRiver Lossless SDVoE 100μs程度(0.1ms)
JPEG2000, MotionJPEG, DIRAC PRO Intra-frame 30ms - 100ms
MPEG-2, H.264, HEVC(H.265) Interframe short GOP 100ms - 250ms
H.264,HEVC(H.265) Interframe long GOP 1s - 5s
10G帯域内の占有率

PRODUCTS

プロダクト

送受信機

  • HDMI-IP相互変換するコンバーター
  • 入力側、出力側双方に必要となります
  • 送信機、受信機は設定により変更可能です
  • RJ45/SFP+両対応
SDCNV-200 [表面]
SDCNV-200 [表面]
SDCNV-200 [表面]
SDCNV-200 [裏面]

コントローラ

  • 各送受信機を監視し、伝送タイプや映像表示モードを制御します。
  • ブラウザベースのグラフィカルなUI。
  • 操作用に別途PCをご用意ください。
コントローラ
コントローラSDCNT-200
プロダクトマップ

カナレケーブル製品

  • HDMIケーブルは入出力機器と送受信機の接続に使用します。
  • 10GbEケーブルは各送受信機とネットワークスイッチの接続に使用します。
  • コントローラ並びに操作用PCとスイッチ間はCAT5e ケーブルで問題ございません。
CAT6AとHDMIケーブル
光SFP 10GbE モジュール

10GbE用 SFP+ TFP-101-DC13

光 SFP

  • 高性能なレーザーダイオードを採用することで、高い安定性誇ります。
  • コストパフォーマンスが非常に優れた製品です。
  • シングルモードタイプで、最大伝送距離10kmの長距離伝送に対応します。

L2/L3ネットワークスイッチ

  • 送受信機やコントローラを接続します。
  • 10GbEに対応し下記仕様を満たすものであれば使用可能です。
    • IGMP v2 プロトコルをサポートするレイヤー2 またはレイヤー3 スイッチ。
    • マルチキャストをサポートし、設定が有効であること。
    • IGMPスヌーピングを有効にすること。
    • 未登録のマルチキャストトラフィックをフィルター/ドロップする必要があります。
    • FASTLEAVEを有効にする必要があります。
  • カナレ純正製品だけでなく、NETGEAR 社のM4300シリーズ・M4350シリーズや YAMAHA社のSWXシリーズ（10GbE 対応モデル）でも動作検証済みで、安心してご利用いただけます。
ネットギアM4300シリーズ・M4350シリーズ

NETGEAR L2 スイッチ ※NETGEAR 社製品です

Software

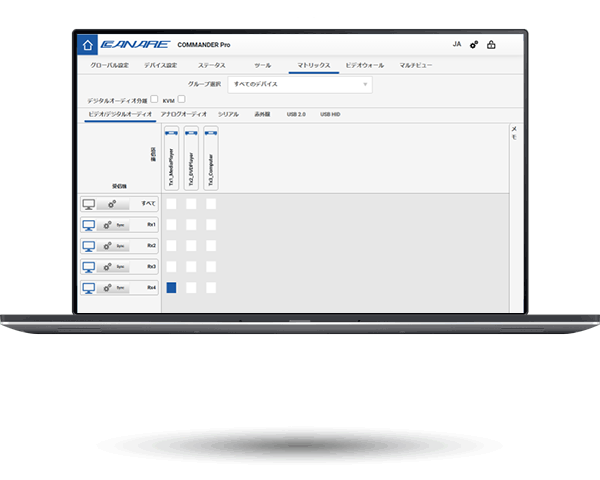

COMMANDER Pro

各信号のルーティング、映像表示方式等の各種設定は、コントローラにプリインストールされているCOMMANDER Pro というソフトウェアを通じて行います。接続されている送受信機の情報を自動で読み取り、画面上に反映します。グラフィカルなUIで容易にセットアップや変更ができます。

COMMANDER Pro

Control UI

UIクリエイター

COMMANDER Pro にはより簡単な操作でご利用いただけるようUIクリエイターという機能があります。UIクリエイターでは、機器を操作する画面を自分でカスタマイズすることができます。ボタンやテキスト等のアイコンを自由に配置し、プリセットをアイコンに連携することで、オリジナル性かつ操作性を向上することができます。デスクトップ上にUIクリエイターで作成されたUIへのショートカットを作成することで、1 クリックで上記画面を出すことも可能です。また、アクセスポイントを導入して、タブレットやスマートフォンでの運用もお奨めです。

管理用ソフトウェア

MODE

モード

マトリックス

マトリックス

マトリックス
Matrix
  • 送信機から指定された受信機に対して、1対1または1対他で映像を伝送します。
  • 映像切替え遅延がわずか1～2 フレーム、暗転無しで、真にシームレスな切替えを実現します。
  • USB2.0をサポートしており、KVMスイッチとしてもご利用いただけます。
  • 解像度スケーリングおよびフレームレート変換が可能です。
ビデオウォール

ビデオウォールの例

ビデオウォールのマップ
Video Wall
  • 単一のビデオソースを複数のディスプレイに拡大することができます。
  • 各受信機はVideo Wall マトリックス内の位置に応じて 該当する領域をトリミングおよびスケー リングします。
  • 受信機はソース側と同期しています。
  • 以下の制御オプションが利用可能です。
    • 表示サイズ
    • ベゼル補正
マルチビュー

マルチビューの例

マルチビューのマップ
Multiview
  • 複数の独立した映像を各送信機から単一の受信機に送信します。そして、受信機は複数の映像を 合成し一つの映像として出力します。
  • ソースは異なる解像度とフレームレートを持つことができます。
  • SDVoE は、マルチビューに必要な機能として、様々なソース信号を調整およびスケーリングし、正確な画像サイズで事前定義されたレイアウトに配置し、シーンを合成し、接続された機器に出力される特定の解像度とフレームレートのビデオ信号を生成する機能を有しています。

LINEUP

ラインナップ

型名 SDCNV-200 SDCNT-200
外観 SDCNV-200 SDCNT-200
最大映像解像度 4K 60Hz 4:4:4(EDIDエミュレーション対応) -
電源 DC 12V IEEE802.3at(PoE+) AC-DC電源アダプタ
寸法 200mm[W] × 143.5mm[D] × 28mm[H]（突起部を除く） 158mm[W] × 114mm[D] × 60mm[H]
重量 980g 1.05kg
消費電力 - 通常時 : 9.6W(OSアイドルモード時)
最大 : 18.96W
湿度 - 動作湿度 : -40～60℃
※付属のACアダプタ使用時は0℃～60℃での動作に対応します
保管湿度 : -40～85℃
安全/EMC規格 VCCI Class A, CE/FCC Class A, CB VCCI ClassB, CE/FCC Class B, CCC, BSMI, UKCA, CB
環境規制 RoHS2, REACH -
入出力（端子） 送信機（入力）として ※1 受信機（出力）として ※1 入出力
データ伝送 1 × 10GbE RJ-45(PoE+対応)※2
1 × 10GbE SFP+※2※3
1 × 1GbE RJ-45 [制御用]		 2×2.5GbE RJ-45
(Wake on LAN機能サポート)
※その他のI/Oポートは使用いたしません
映像入力 1 × HDMIタイプA
1 × USB Type-C [DP Altモード1.2 + USB 2.0]※4		 -
入出力（端子） - 1 × HDMIタイプA
外部機器入出力 1 × USB Type-C [DP Altモード1.2 + USB 2.0]※4
1 × USB Type-A [USB HID]
1 × 3.5mmステレオミニジャック[ステレオ(L/R)]※5
1 × 3.5mmミニプラグ [赤外線]
1 × RS-232		 1 × USB Type-C [USB 2.0]※4
1 × USB Type-A [USB HID]
1 × 3.5mmステレオミニジャック[ステレオ(L/R)]
1 × 3.5mmミニプラグ [赤外線]
1 × RS-232

※1 送信機及び受信機は設定により切り替えて使用します。
※2 10GbE RJ-45及びSFP+は設定により切り替えて使用します。
※3 SFP+モジュールは別売です。
※4 USB Type-Cは送受信排他利用です。
※5 送信機としてお使いの場合、設定により3.5mmミニジャックを入力/出力切り替え可能です。
