CFW12TF

SL016

正面
横(開扉)
背面

特長

必要に応じたコネクタ盤をレイアウト。オリジナルEIA用端子盤が取り付けられます。
EIAコネクタパネルまたはEIA用端子盤フレームにコネクタ付きプレートMFPシリーズまたはEIA・側面端子盤プレートを取り付けることで、使い勝手のよい端子盤が製作できます。さまざまな種類のコネクタ からお選びいただけます。
オリジナルEIA用端子盤取付可能
棚板はEIA機器にピッタリレイアウトできます。
棚板の取付位置は、EIAピッチで上下移動できるので、機器と棚板との隙間なく取り付けられます。EIA下付きとなります。棚板はオプション(別売)です。
棚板はEIA機器にピッタリレイアウト
側面に端子盤を取付可能。
側板には、配線に応じたコネクタレイアウトの端子盤を取付可能。端子盤用の穴はノック穴構造なので、大掛かりな加工は必要ありません。
側面に端子盤を取付可能
ワゴン側面端子盤、配線スペースを確保。
ワゴン側面端子盤を取り付けた場合のワゴン内配線がラクにできるように、スペースを拡げました。また、ワゴン側面端子盤を取り付けない場合でも、機器間の配線ケーブルを這わせておくスペースとして活用できます。
ワゴン側面端子盤、配線スペースを確保
ガラス扉は270度開閉。機器のオペレーションの邪魔をしません。
ガラス扉は270度の角度で開閉します。機器を収納する時や収納 した機器を操作する時に、ガラス扉が邪魔になりません。
ガラス扉は270度開閉
鍵とマグネットラッチ受けの一体化構造。
ガラス扉の鍵とマグネットラッチ受けを一体化しました。扉の開閉と施錠・解錠が同時にできます。扉を止めるマグネットはEIA実装部と間隔をあけ最上段からの機器実装が可能です。
鍵とマグネットラッチ受けの一体化構造
配線孔は、ケーブルを傷つけない「スルーカバー構造」。
底板の配線孔には、スルーカバーがついています。ケーブルを通すとき、またはケーブルを接続したまま卓を移動するときに生じる、擦りキズを防止できます。
配線孔は、ケーブルを傷つけない「スルーカバー構造」
底板配線孔の手前部分は着脱式。ケーブルを接続した後 からでも、卓内に配線できます。
底板配線孔(前面)手前の底板部分は着脱できます。機器にケーブルを接続した後からでも卓内に収納できる ので、機器収納後に、卓内の狭い場所で配線作業をする必要はありません。
底板配線孔の手前部分は着脱式

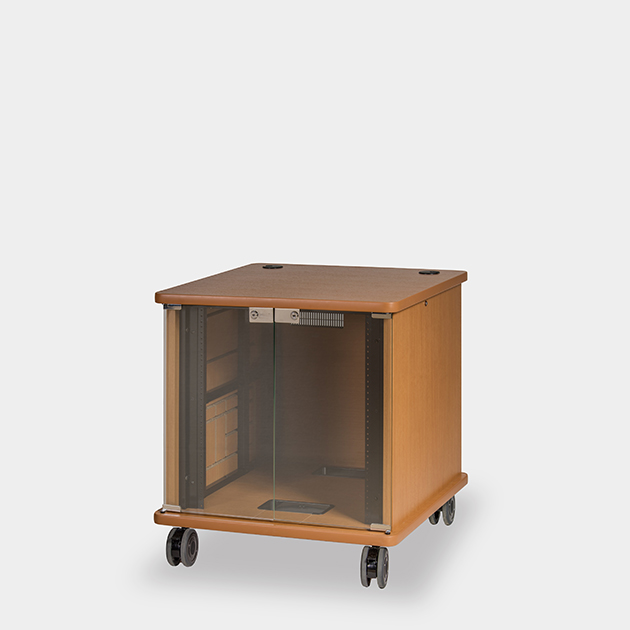

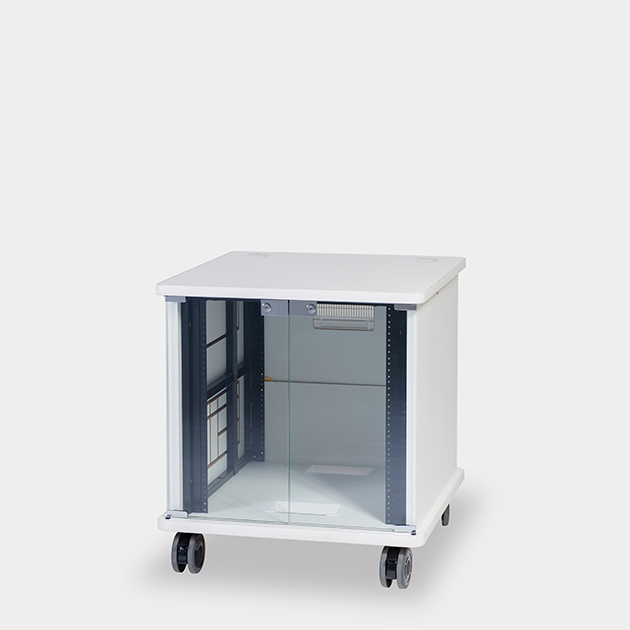

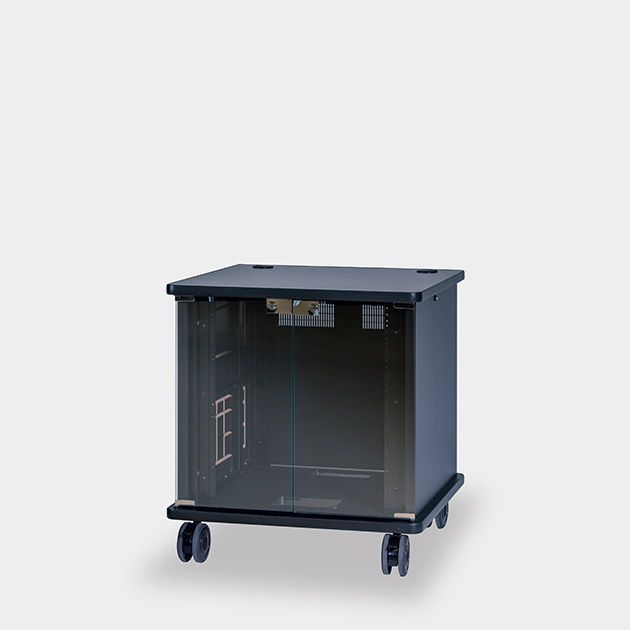

カラーは3種類からお選びいただけます。
高級感のある木目調のライトブラウン、何とでも合わせやすいホワイト、シックなブラックの3色を用意いたしました。
カラーは3種類

フレームワゴン

12UCFW12TF*
12U × 1列
背面12U × 1列 ※セパレート式背板 7U + 5U
オープン価格
  • セキュリティ・ブロードキャストに向け、奥行きと幅を拡大。AVシステムのみならず、多種多様なシステム構築に活躍。
  • 背板に配線孔はありません。
  • アンプなどの発熱機器を収納する場合は、背板をスリットパネルに変更することをおすすめします。詳しくはお問い合わせください。
サイズ
675(W)× 720.2(H)× 700(D)mm
質量
約50kg
キャスタ
φ100
上部配線孔
小丸型配線孔左右あり 有効寸法φ44mm
ノック穴
左右あり

(※1) 運送時の破損を防止するため、ガラス扉は取り付けられていません。また、同時に端子盤をご注文いただいた場合でも、端子盤は取り付けられておりません。

特長

必要に応じたコネクタ盤をレイアウト。オリジナルEIA用端子盤が取り付けられます。
EIAコネクタパネルまたはEIA用端子盤フレームにコネクタ付きプレートMFPシリーズまたはEIA・側面端子盤プレートを取り付けることで、使い勝手のよい端子盤が製作できます。さまざまな種類のコネクタ からお選びいただけます。
オリジナルEIA用端子盤取付可能
棚板はEIA機器にピッタリレイアウトできます。
棚板の取付位置は、EIAピッチで上下移動できるので、機器と棚板との隙間なく取り付けられます。EIA下付きとなります。棚板はオプション(別売)です。
棚板はEIA機器にピッタリレイアウト
側面に端子盤を取付可能。
側板には、配線に応じたコネクタレイアウトの端子盤を取付可能。端子盤用の穴はノック穴構造なので、大掛かりな加工は必要ありません。
側面に端子盤を取付可能
ワゴン側面端子盤、配線スペースを確保。
ワゴン側面端子盤を取り付けた場合のワゴン内配線がラクにできるように、スペースを拡げました。また、ワゴン側面端子盤を取り付けない場合でも、機器間の配線ケーブルを這わせておくスペースとして活用できます。
ワゴン側面端子盤、配線スペースを確保
ガラス扉は270度開閉。機器のオペレーションの邪魔をしません。
ガラス扉は270度の角度で開閉します。機器を収納する時や収納 した機器を操作する時に、ガラス扉が邪魔になりません。
ガラス扉は270度開閉
鍵とマグネットラッチ受けの一体化構造。
ガラス扉の鍵とマグネットラッチ受けを一体化しました。扉の開閉と施錠・解錠が同時にできます。扉を止めるマグネットはEIA実装部と間隔をあけ最上段からの機器実装が可能です。
鍵とマグネットラッチ受けの一体化構造
配線孔は、ケーブルを傷つけない「スルーカバー構造」。
底板の配線孔には、スルーカバーがついています。ケーブルを通すとき、またはケーブルを接続したまま卓を移動するときに生じる、擦りキズを防止できます。
配線孔は、ケーブルを傷つけない「スルーカバー構造」
底板配線孔の手前部分は着脱式。ケーブルを接続した後 からでも、卓内に配線できます。
底板配線孔(前面)手前の底板部分は着脱できます。機器にケーブルを接続した後からでも卓内に収納できる ので、機器収納後に、卓内の狭い場所で配線作業をする必要はありません。
底板配線孔の手前部分は着脱式
カラーは3種類からお選びいただけます。
高級感のある木目調のライトブラウン、何とでも合わせやすいホワイト、シックなブラックの3色を用意いたしました。
カラーは3種類

オプション品

関連製品
