SL004

ZOOM

組立不要（※1）

天面

横(開扉)

背面

特長

コンソール部周りは広々サイズ。A4書類がそのまま置けます。

コンソール部手前は、奥行広々スペースなので、A4サイズの資料をそのまま置けます。

コンソールタイプは机上にもEIA機器が収納できます。

コンソール収納部には、ミキサなどのEIA機器が収納できます。

サブコンソール部にMFPを搭載可能。

サブコンソール部にMFPを取り付けることができ、システムの変更や改修時にもMFPプレートの取り替えだけで対応できます。

必要に応じたコネクタ盤をレイアウト。オリジナルEIA用端子盤が取り付けられます。

EIAコネクタパネルまたはEIA用端子盤フレームにコネクタ付きプレートMFPシリーズまたはEIA・側面端子盤プレートを取り付けることで、使い勝手のよい端子盤が製作できます。さまざまな種類のコネクタからお選びいただけます。

棚板はEIA機器にピッタリレイアウトできます。

棚板の取付位置は、EIAピッチで上下移動できるので、機器と棚板との隙間なく取り付けられます。EIA下付きとなります。棚板はオプション（別売）です。

側面に端子盤を取付可能。

側板には、配線に応じたコネクタレイアウトの端子盤を取付可能。端子盤用の穴はノック穴構造なので、大掛かりな加工は必要ありません。

卓側面端子盤、配線スペースを確保。

卓側面端子盤を取り付けた場合の卓内配線がラクにできるように、スペースを拡げました。また、卓側面端子盤を取り付けない場合でも、機器間の配線ケーブルを這わせておくスペースとして活用できます。

テーブルトップの木口はリンクルエッジ（ABS樹脂製）

ABS樹脂にすることにより、利用者のベルトのバックルなどでの破損防止を高めております。

ガラス扉は270度開閉。機器のオペレーションの邪魔をしません。

ガラス扉は270度の角度で開閉します。機器を収納する時や収納した機器を操作する時に、ガラス扉が邪魔になりません。

鍵とマグネットラッチ受けの一体化構造。

ガラス扉の鍵とマグネットラッチ受けを一体化しました。扉の開閉と施錠・解錠が同時にできます。扉を止めるマグネットはEIA実装部と間隔をあけ最上段からの機器実装が可能です。

配線孔は、ケーブルを傷つけない「スルーカバー構造」。

底板の配線孔には、スルーカバーがついています。ケーブルを通すとき、またはケーブルを接続したまま卓を移動するときに生じる、擦りキズを防止できます。

底板配線孔の手前部分は着脱式。ケーブルを接続した後からでも、卓内に配線できます。

底板配線孔（前面）手前の底板部分は着脱できます。機器にケーブルを接続した後からでも卓内に収納できるので、機器収納後に、卓内の狭い場所で配線作業をする必要はありません。

カラーは3種類からお選びいただけます。

高級感のある木目調のライトブラウン、何とでも合わせやすいホワイト、シックなブラックの3色を用意いたしました。

スタンダードタイプ

16U + 6UCT16T6*

16U × 1列、コンソール収納部　6U
サブコンソール　5P　（ MFPハーフサイズ最大10枚/13枚）

オープン価格

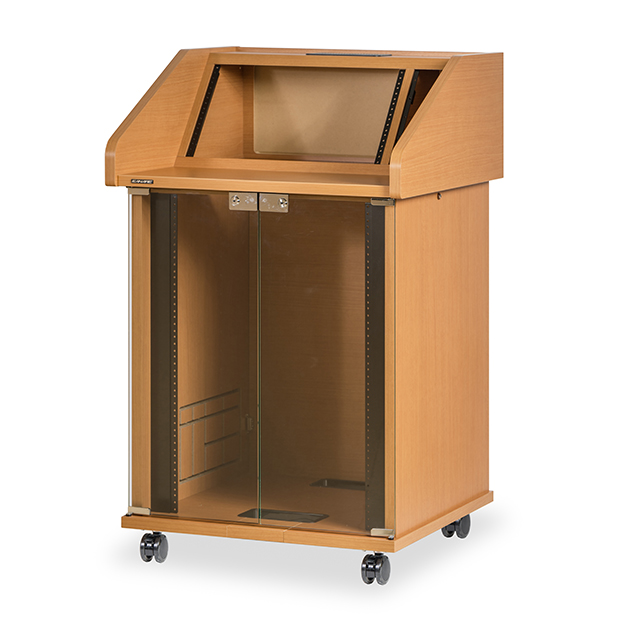

CT16T6M	■	：ライトブラウン

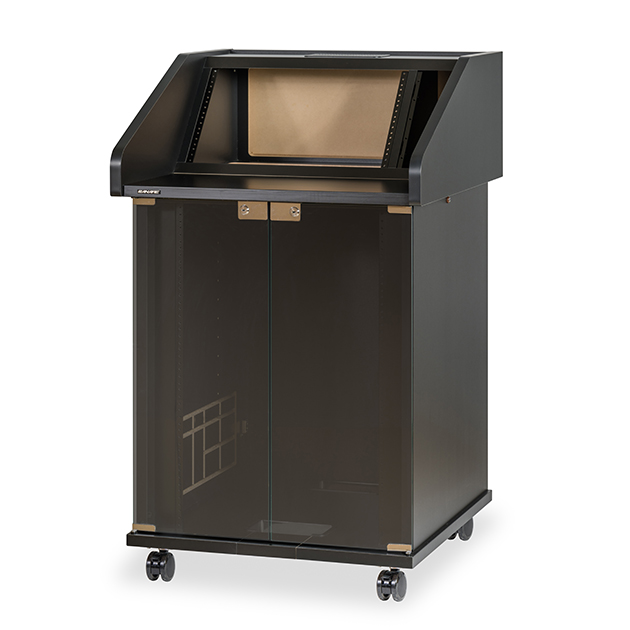

CT16T6B	■	：ブラック

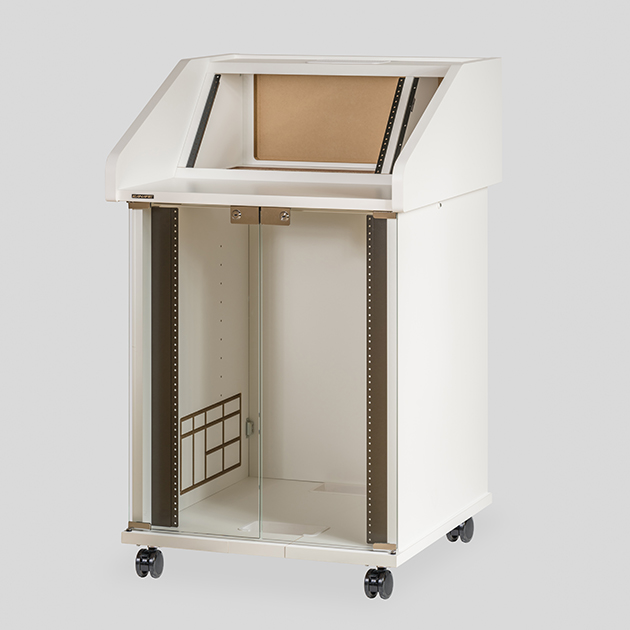

CT16T6Ｗ	□	：ホワイト

>>木工製品カラーについて

柔らかい床材へはφ100キャスタをおすすめします。下記オプション品をご参照ください。
アンプなどの発熱機器を収納する場合は、背板などに空気孔を取り付けることをおすすめします。下記オプション品をご参照ください。

>>コンソール収納部の奥行きはこちら
>>各種試験の紹介
>>運搬・移動に関するご注意

　お問い合わせ

図面PDF　 Download　▼

図面DXF ご依頼メール送付　

サイズ

700(W)×1135.5(H)×700(D)mm

質量

約51kg

キャスタ

φ60

ノック穴

左右あり

>>ノック穴の取付開口方法についてはこちら

（※1）運送時の破損を防止するため、ガラス扉は取り付けられていません。また、同時に端子盤をご注文いただいた場合でも、端子盤は取り付けられておりません。
